DW系列电涡流测功器
|
|
DW电涡流测功器简介: |
电涡流测功机是目前国内先进的加载测功设备,主要用来测量各种动力装置的机械性能。DW系列主要由旋转部分(感应盘)、摆动部分(电枢和励磁部分)、测力部分和校正部分组成。
励磁绕组通电后,产生一个闭合磁通。当感应盘(齿状)旋转时,气隙磁密随之发生周期性变化,感应出涡流,由于“涡流”和磁场的耦合作用,在转子上产生制动力矩,而在电枢体上则产生与拖动力矩相同的转矩,并经装在电枢体上的力传感器检测出来,从而达到测试扭矩的目的。 在转速测量上,采用非接触式的磁电式转速传感器,将转速信号转换成电信号输出。
本公司电涡流测功器(机)适用于大、中、小型:电机、汽车发动机、内燃机、燃气轮机、水轮机、鱼钩机械、林业、矿山、石油钻采等机械的性能试验,也可作为其它动力设备的吸功装置。
性能特点:结构简单,操作维护方便;制动力矩大,测试精度高,工作稳定;转动惯量小,动态响应快;与测控系统配套,可实现自动化操作。性能指标,冷却水压:0.02~0.1Mpa。 测功器出水温度:小于55oC 工作方向:左旋或右旋,连续工作。 扭矩测量精度:±0.02%F.S 转速测量精度:±0.1r/min |

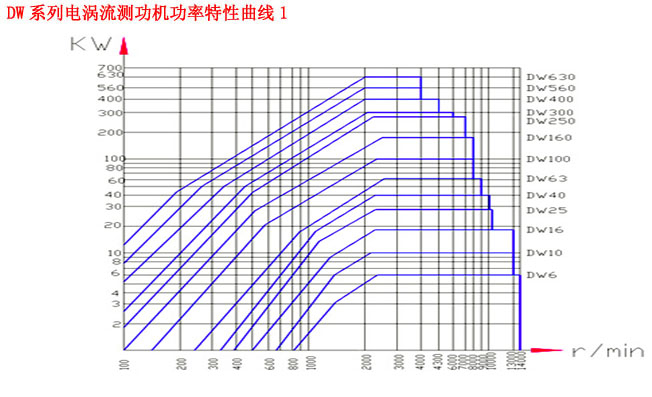

表1 DW系列电涡流测功机主要性能 |
型号 |
额定吸收功率kW |
额定扭矩N.m |
最高转速r/min |
转动惯量kg.m2 |
额定扭矩转速r/min |
DW5 |
5 |
8.6 |
12000 |
0.01 |
2000~2800 |
DW15 |
15 |
26 |
11000 |
0.01 |
2000~2800 |
DW20 |
20 |
50 |
10000 |
0.01 |
2000~2800 |
DW33 |
33 |
75 |
9000 |
0.025 |
2000~2800 |
DW50 |
50 |
159 |
9000 |
0.025 |
2000~2800 |
DW63 |
63 |
250 |
9000 |
0.06 |
2000~2800 |
DW100 |
100 |
400 |
8500 |
0.14 |
2000~2800 |
DW125 |
125 |
595 |
7500 |
0.14 |
2000~2800 |
DW160 |
160 |
728 |
7500 |
0.42 |
2000~2800 |
DW250 |
250 |
1100 |
7000 |
0.88 |
2000~2800 |
DW320 |
320 |
2046 |
5000 |
1.8 |
2000~2800 |
DW400 |
400 |
2200 |
4000 |
2.6 |
2000~2800 |
DW560 |
560 |
3300 |
5000 |
3.1 |
2000~2800 |
DW630 |
630 |
4000 |
4000 |
4.2 |
2000~2800 |
DW800 |
800 |
4775 |
4000 |
4.5 |
2000~2800 |
DW1000 |
1000 |
6373 |
2800 |
4.7 |
2000~2800 |
|
|
|
|
|
|
|
|
